Din teren: sistem hibrid trifazat cu 32 kWh și stabilizator de tensiune

Configurația din poză are sens pentru o casă cu alimentare trifazată, consum mare și tensiune instabilă în rețea. Invertorul hibrid Deye trifazat gestionează panourile și cele două baterii Easyway de 16 kWh, adică 32 kWh în total, și poate ține casa alimentată la o pană de curent. Stabilizatorul trifazat corectează tensiunea din rețea, iar routerul permite monitorizarea de la distanță.

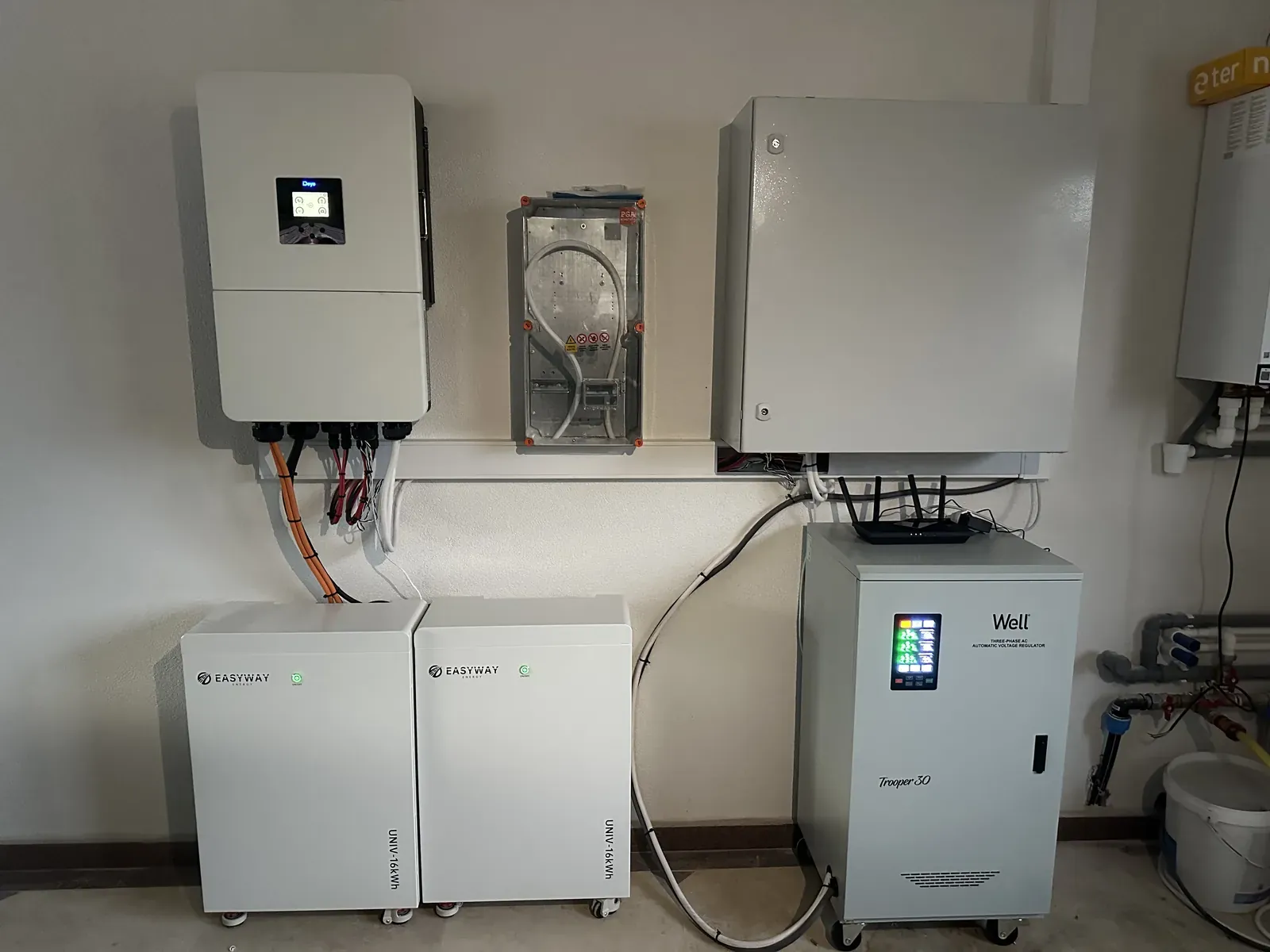

Ce se vede în poză?

Am pus aici un montaj real, făcut de echipa noastră într-o casă din zona Clujului. Îl descriem doar din ce se vede în fotografie, fără să intrăm în datele clientului:

• un invertor hibrid Deye trifazat, montat pe perete;
• două baterii Easyway UNIV-16kWh, pe roți, așezate sub invertor;
• o cutie de contor/tablou și un tablou metalic mare de distribuție;
• un canal de cablu care duce ordonat traseele între echipamente;
• un stabilizator automat de tensiune trifazat Well Trooper 30, sub tabloul mare;
• un router așezat pe stabilizator, pentru monitorizare.

Ce rol are fiecare componentă?

Invertorul hibrid trifazat

Este „creierul” sistemului. Transformă curentul continuu de la panouri în curent alternativ pentru casă, decide când încarcă bateriile și când le descarcă și comunică cu rețeaua. Fiind trifazat, alimentează toate cele trei faze ale casei. Fișa tehnică a unei serii trifazate Deye menționează ieșire complet dezechilibrată, cu până la 50% din puterea nominală pe fiecare fază. Asta contează într-o casă reală, unde consumatorii nu sunt niciodată împărțiți perfect egal pe faze.

Dacă vrei să compari mărcile pe care le montăm cel mai des, citește Deye sau FoxESS: ce invertor hibrid alegi.

Cele două baterii de 16 kWh

Bateriile stochează surplusul de peste zi și îl dau înapoi seara, noaptea sau la o pană. Două baterii identice în paralel înseamnă capacitate dublă și mai multă rezervă pentru backup. Faptul că stau pe roți, direct sub invertor, ține cablurile de curent continuu scurte și face accesul ușor la service.

O capacitate atât de mare nu e o regulă. Se alege după consumul casei, după cât din el se întâmplă seara și după câte ore de autonomie vrei la o pană. Pentru multe case, mai puțin e suficient. Detaliile sunt în Baterie sau fără baterie? Când merită stocarea.

Tabloul de distribuție și contorul

Tabloul mare reunește circuitele casei și protecțiile lor. Într-un sistem hibrid, aici se separă de regulă consumatorii alimentați în backup de cei care merg doar cu rețeaua, ca bateria să nu fie golită de un consumator mare în timpul unei pene. Cutia de contor/tablou leagă instalația de rețeaua operatorului.

Stabilizatorul de tensiune trifazat

Stabilizatorul are o singură treabă: să țină tensiunea pentru consumatori în limite, când rețeaua dă prea puțin sau prea mult. În zonele unde tensiunea scade mult seara, protejează pompele, centralele, motoarele și electronica. La trifazat, unde de multe ori doar una dintre faze are probleme, un stabilizator trifazat corectează fiecare fază.

Pentru context: standardul de performanță ANRE cere ca, la joasă tensiune, 95% din mediile pe 10 minute dintr-o săptămână să stea între +5% și –10% din 230 V. Când rețeaua iese des din acest interval, stabilizatorul e protecția de zi cu zi, iar sesizarea la operator e calea de rezolvare pe termen lung. Am scris pe larg despre asta în Tensiune slabă în rețea? Ce poți face concret.

Routerul pentru monitorizare

Pare un detaliu, dar fără internet nu vezi ce face sistemul. Invertoarele Deye au comunicare WiFi și pot fi urmărite dintr-o aplicație. Routerul pus lângă echipamente asigură un semnal stabil acolo unde rețeaua casei adesea nu ajunge bine, de exemplu într-un garaj sau într-o cameră tehnică. Așa, proprietarul vede producția, consumul și starea bateriilor de pe telefon, iar noi putem verifica de la distanță dacă apare o eroare.

De ce are sens o astfel de configurație?

Combinația are sens când se adună mai multe probleme în aceeași casă:

• consum mare, care justifică un invertor trifazat și o capacitate mare de stocare;
• tensiune instabilă, care face necesar stabilizatorul pentru aparate;
• pene de curent, pentru care contează backup-ul din baterii; vezi ce se întâmplă cu panourile la o pană;
• nevoia de a vedea de la distanță ce se întâmplă, mai ales dacă proprietarul nu e mereu acasă.

Dacă doar una dintre aceste probleme e reală la tine, soluția poate fi mult mai simplă. Un punct bun de plecare e calculatorul solar gratuit, care îți arată cât ar produce un sistem pe acoperișul tău.

Ce urmărim la un montaj curat?

Poza arată ceva ce nu apare în nicio fișă tehnică: ordinea. Pe teren urmărim câteva reguli simple:

• Trasee scurte și clare. Echipamentele sunt puse unul lângă altul, cu bateriile sub invertor, ca legăturile să fie cât mai scurte.
• Cabluri în canal, nu agățate. Canalul de cablu protejează traseele și face instalația ușor de urmărit la un control ulterior.
• Spațiu de acces. Bateriile pe roți și tablourile la vedere înseamnă că un service nu cere demontări.
• Ventilație în jurul invertorului, conform cerințelor producătorului.
• Etichetare și separare clară între circuitele de backup și cele obișnuite.
• Monitorizare funcțională din prima zi, nu „o configurăm mai târziu”.

Un montaj ordonat nu e doar estetic. Înseamnă că oricine deschide tabloul peste cinci ani înțelege ce vede.

Pe scurt

Invertorul hibrid trifazat, cele 32 kWh de baterii, stabilizatorul și routerul rezolvă împreună trei probleme: consumul mare, tensiunea instabilă și penele de curent, cu control de la distanță. Nu e o rețetă pentru orice casă, ci un exemplu de sistem croit pe nevoi reale. Vezi și alte lucrări realizate sau detalii despre sistemele fotovoltaice la cheie. Dacă ai o situație asemănătoare, programează o evaluare gratuită și stabilim împreună ce are sens la tine.
